一、產品介紹

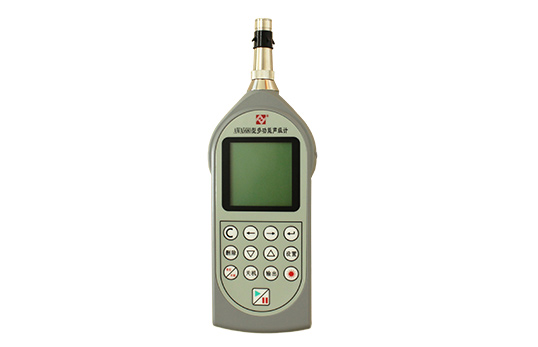

AWA5680型多功能聲級計是采用數字信號處理技術的新一代噪聲測量儀器，功耗更低，功能更強，彩屏液晶，界面友好，顯示內容豐富。A、C、Z三種并行（同時）的頻率計權及F、S、I三種并行（同時）的時間計權，可以同時測量多種評價指標，一檔量程實現105 dB級線性范圍。分析功能多，統計、積分、1/1 OCT、1/3 OCT、FFT和數字記錄可以同步或異步啟動。獨特的快速設置功能可幫用戶“一鍵”設好相關標準要求的分析儀模式和參數，回到測量界面按下啟動即可完成一次測量。低功耗、電池與外接電源自動切換功能的設計，可以實現超長時間的持續測量。32 Mb 的FLASH RAM可靠保存測量結果，也可選配大容量SD卡。

AWA5680型多功能聲級計仍采用模塊化設計，用戶可以根據需要選購相應的模塊。特別適于環境噪聲監測，可內嵌GPS定位系統（選配），測量噪聲的同時，提供位置信息及測量運動速度；外置微型打印機（選配），可現場打印測量結果；外置GSM無線數據傳輸模塊（選配），可通過SMS(短信)將測量結果發到指定的手機或計算機上。并增加了FFT分析功能，可進行頻譜及總值分析。

二、產品參數

1、 傳聲器組合：Φ12.7mm（1/2″）預極化測試電容傳聲器+AWA14602型前置級，標配靈敏度級：-40dB (以1V/Pa為參考0dB)。

2、 線性測量范圍：

28dB（A）~133dB（A）；33dB（C）~133dB（C）；

40dB（Z）~133dB（Z）；LCPeak（66~136）dB

測量區間：30dB~133dB

3、 頻率范圍：20Hz~12.5kHz

4 、A/D位數：24位

5、 采樣頻率：48 kHz

6、 本機電噪聲：小于A計權3 μV、C計權4 μV、Z計權5 μV（不含前置級，用50Ω電阻直接短路）。

7、 測量上限：由所配傳聲器靈敏度決定?？砂础?/span>93-傳聲器靈敏度級”進行估算。

8、 級線性范圍：105dB（A計權）

9、 時間計權：并行（同時）F﹑S﹑I

10 、頻率計權：并行（同時）A、C、Z

11、 檢波特性：真有效值數字檢波

12、聲級計類型：X類聲級計

13、 執行標準：GB/T3785-2010 2型，IEC61672：2013 2級, GB/T 3241-2010 2級,IEC 61260：2014 Class 2, GB/T 15952-2010,IEC 61252:2002。

14、 顯示器：2.6寸彩屏顯示，分辨率240×320，顯示內容豐富，背光亮度可自動調節或手動46級調節。

注：關背光時屏幕不顯示。

15 、主要顯示內容：可實時測量及顯示多個測量指標、統計分布圖、24小時列表值、OCT頻譜值、1/3OCT頻譜值及FFT頻譜分布圖等。

16、 主要測量功能：積分測量功能、統計分析功能（內含24小時自動監測功能）、個人聲暴露測量、1/1 OCT分析功能、1/3 OCT分析功能、記錄功能、FFT分析功能、錄音功能（需選配SD卡）。

17、 主要測量指標：Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、SD、SEL、LCpeak等

注：x為A，C，Z，y為F,S,I，N為1～99

LCpeak測量下限為測量上限減70dB。

18、 數據存貯：3300組帶分布圖的單統計分析結果，2600組帶分布圖的雙統計分析結果（標配32 Mb FLASH RAM）。

三、產品特點

1、 105dB的超大級線性范圍，無需切換量程。

2 、頻率計權、時間計權、檢波全部采用數字信號處理技術實現，同時完成A、C、Z三種頻率計權、F、S、I三種時間計權等多種指標的測量。

3 、2.6寸彩屏顯示，分辨率240×320，顯示內容豐富。

4 、快速設置：選擇適用的標準或測量方法，自動設好相關標準要求的分析儀模式和參數，并關閉不需要分析功能，更方便使用和省電。

5、 32 Mb的FLASH RAM可靠保存測量結果，并可選配SD卡大容量存貯模塊。

6、 可實時(同時)測量及顯示多個指標。

7 、漢字加圖標菜單操作，使用更方便。

8、 功能強大，可直接在儀器上查看統計分布圖，累積分布圖，24小時分布圖，OCT頻譜分布圖，1/3OCT頻譜分布圖和FFT頻譜分布圖等。

9 、液晶陽光下可讀，亮度可調，方便陽光下監測。配有LED指示燈，并可在遠處觀查儀器工作狀態。

10 、動態條圖、波形圖及刻度圖，更直觀反映噪聲變化趨勢。

11、 測點名可以由用戶任意輸入中英文，支持中文拼音輸入。

12、 儀器內部可保存*多256次聲學校準記錄。

13 、交流輸出可以接監聽耳機,以便主觀評價。

14、 用戶配置不同靈敏度的傳聲器可得到不同的測量范圍。

15、內部可嵌GPS定位系統，測量噪聲的同時還可以獲得準確的位置信息及運動速度（選配）。

16 、內部可嵌藍牙模塊，可無線打印測量結果或通過手機操作儀器（選配）。

17、 外接微型打印機，可現場打印測量結果。

18、 外接GSM無線數據傳輸模塊，測量結果可及時通過SMS發到指定的手機或計算機（選配）。

19、 外接太陽能電池模塊，可在野外超長時間工作（選配）。

20 、大容量存貯（選配），SD卡（*大32GB）。

21、 USB接口：符合USB1.1標準，兼容USB2.0標準。

22、 電源切換：電池和外接電源同時供電，外接電源電壓4.3V～6.5V時，電池被切斷，全由外接電源供電。外接電源電壓很低或拔掉時，儀器自動切為電池供電，過程中儀器不會停機。

23 、啟動方式：按鍵、超限、定時、等間隔。

24、 測量時間：1秒到99小時，任意設定。

25 、自動開/關機：可定時自動開關機。
