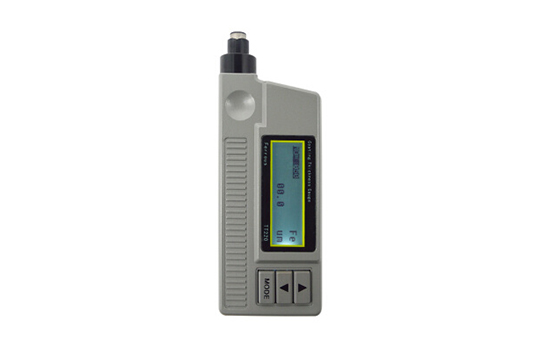

TT220 涂層測厚儀
查看詳情
MC-3001涂層測厚儀
查看詳情

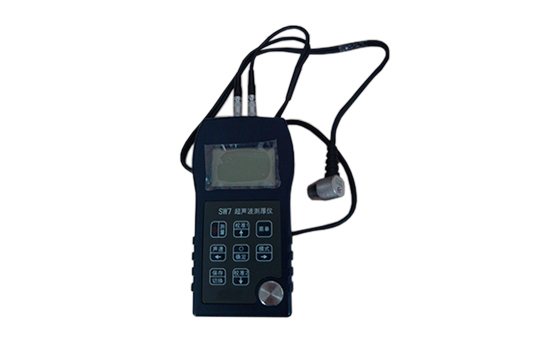

SW7穿越涂層超聲波測厚儀
查看詳情
TT100超聲波測厚儀
查看詳情

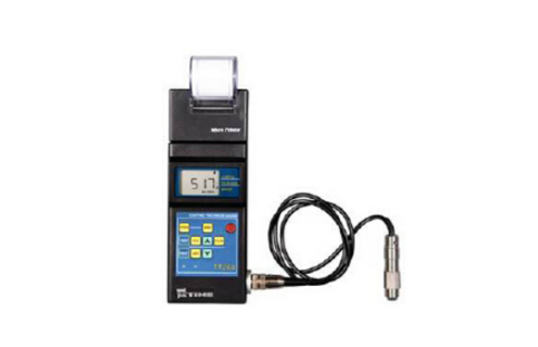

智能儀器涂層測厚儀TT260
查看詳情
CM8821涂層測厚儀
查看詳情
歐能達OND220涂層測厚儀/測厚儀/覆層
查看詳情一、產品介紹
本儀器是智能型超聲波測厚儀，采用新的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量?？梢詫ιa設備中各種管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精 確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等多個領域。
二、產品特點
適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
可配備多種不同頻率、不同晶片尺寸的探頭使用；
已知厚度可以反測聲速，以提高測量精度；
具有耦合狀態提示功能；
有EL背光顯示，方便在光線昏暗環境中使用；
有剩余電量指示功能，可實時顯示電池剩余電量；
具有自動休眠、自動關機等節電功能；
小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
三、產品參數
|
項目 |
單位 |
性能指標和功能 |
|
顯示方法 |
|
高對比度的128*64液晶顯示，高亮度EL背光； |
|
測量范圍 |
mm |
0.75 ~ 600.0（鋼） |
|
材料聲速 |
m/s |
1000 ~ 9999 |
|
分辨力 |
mm |
0.01 |
|
示值精度誤差 |
mm |
測量范圍 0.75 ~ 3.3時，分辨力0.01，允許誤差±0.05測量范圍3.3 ~ 99.99時，分辨力0.01，允許誤差±（1‰H+0.04）測量范圍100.0 ~ 300.0時，分辨力0.01，允許誤差±3‰H測量范圍300.0 ~ 600.0時，分辨力0.01，允許誤差±5‰H注：H為測量的厚度 |
|
測量周期 |
|
單點測量時每秒鐘6次； |
|
校正模式 |
|
配機試塊4mm自動校正 /用戶自定義校正（單點校正 /雙點校正） |
|
測量功能 |
|
min讀數俘獲、平均測量、設限測量、差值測量 等軟件功能可選 |
|
測量模式 |
|
R-B1（發射脈沖至一次回波） |
|
動態測聲速功能 |
|
可利用輸入已知厚度，動態掃查測讀被測工件的聲速 |
|
智能電源功能 |
|
開機閑置一段時間后，儀器會自動關機電池低壓指示 |
|
蜂鳴器 |
|
校準提示、超限提示 |
|
存儲 |
|
40組測厚數據（僅測量值，聲速值）40組參數數據集（包括測量值、儀器設置等參數） |
|
語言 |
|
中文/英文 可選 |
|
單位制式 |
|
公制/英制可選 |
|
工作時間 |
h |
≥30 |
|
供電模式 |
|
二節5號電池 |
|
工作溫度 |
℃ |
-10 ~ 40 |
|
重量 |
g |
約245g（含電池） |
|
尺寸 |
mm |
145mm×74mm×32 mm（高×寬×厚） |
可配備多種不同頻率、不同晶片尺寸的探頭使用，已知厚度可以反測聲速，以提高測量精度。
|
名稱 |
型號 |
頻 率 |
探 頭 |
測量范圍 |
min管徑 |
特性描述 |
|
(MHz) |
直 徑 |
|||||
|
粗晶探頭 |
N02 |
2 |
12mm |
3.0mm～600.0mm（鋼） |
20mm |
用于鑄鐵等粗晶材質的測量 |
|
40mm以下(灰鑄鐵HT200) |
||||||
|
大量程粗晶探頭 |
N02 |
2.5 |
20mm |
3.0mm～600.0mm（鋼） |
30mm |
用于鑄鐵等粗晶材質的測量 |
|
100mm以下(灰鑄鐵HT200) |
||||||
|
標準探頭 |
N05/90° |
5 |
10mm |
1.0mm～600.0mm（鋼） |
Φ20mm×3.0mm |
|
|
微徑探頭 |
N07 |
7 |
6mm |
0.8mm～80.0mm（鋼） |
Φ15mm×2.0mm |
用于薄壁及小弧面的測量 |
|
微徑探頭 |
N010 |
10 |
4mm |
0.7mm～3.3mm（鋼） |
Φ8mm×2.0mm |
用于薄壁及小弧面的測量 |
|
高溫探頭 |
HT5 |
5 |
14mm |
3～200mm （鋼） |
30mm |
用于溫度小于300℃的材料的測量 |
四、產品配置
|
|
序號 |
名稱 |
數量 |
備注 |
|
標準配置 |
1 |
主機 |
1臺 |
|
|
2 |
標準探頭（5MHz） |
1只 |
|
|
|
3 |
耦合劑 |
1瓶 |
|
|
|
4 |
ABS儀器箱 |
1只 |
|
|
|
5 |
合格證 |
1份 |
|
|
|
|
6 |
保修卡 |
1份 |
|
|
7 |
說明書 |
1份 |
|
|
|
8 |
AA(5號)尺寸堿性電池 |
2只 |
|
|
|
可選配置 |
9 |
粗晶探頭（2.5MHz） |
|
|
|
10 |
大量程粗晶探頭（2MHz） |
|
|
|
|
11 |
微徑探頭（7MHz） |
|
|
|
|
12 |
高溫探頭（5MHz） |
|
|
|
|
13 |
高溫耦合劑 |
|
|
